Ürün ayrıntıları:
|
| Anahtar kelimeler: | Pogo Pim Yaylı Kontak Smd | Cinsiyet: | Dişi |
|---|---|---|---|
| Uygulama: | pcb | İsimlendirilmiş voltaj: | 12V |
| Altın kaplama: | 3U''~30U" | Özellikleri: | Yangın/alev geciktirici, Kararlı iletkenlik |
| Piston kaplama: | Nikel Kaplama Üzeri Altın Kaplama | ||
| Vurgulamak: | Dişi 10A pogo test probları,pogo test probları yüksek hassasiyet,Bahar yüklü pogo pin test sondası |
||

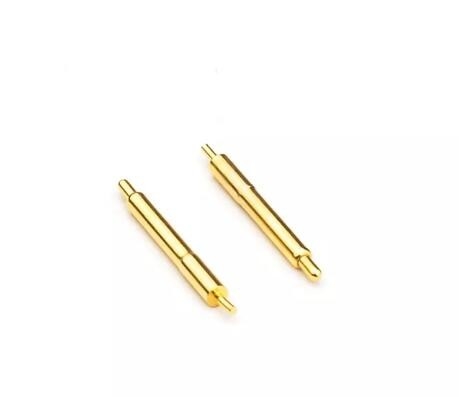

10A Yüksek Akımlı DIP Tipi Baharlı Yüklü Pogo Pin
Özellikleri:
1Kadın bir pogo bağlantısı, erkek bir pogo bağlantısı.
2Yüksek sınıf hassasiyetle ücretsiz numuneler, 0.01mm hassasiyetle
3Yüksek geri dönüşüm, büyük akım, düşük MOQ, düşük direnç
4. Standart ve Standart olmayan Pogo pin konektörü
5. OEM / ODM, özel tasarlanabilir
6Bir sıra, iki sıra, üç sıra.
7Yüzey Montaj Lehimleme, Çift Başlı, Düz Başlı
8Su geçirmez.
1. Yükleme
1.1) Plunger: Brass C3604,3 ~ 50 mikro inç Au 50 ~ 120 mikro inç Ni;
1.2) Fıçı: Bakır C3604,3 ~ 50 mikro inç Au 50 ~ 120 mikro inç Ni;
1.3) Bahçe: SUS304, 1 ~ 3 mikro inç Au;
2. Adlık voltaj (Her temas için): 12 V;
3. Notlu akım (bir temas başına): 1.0A-40.0 A;
4İzolasyon direnci: en az 100MΩ;
5Dielektrik Direnç Voltajı: 60HZ'da 100VRMS;
6Temas direnişi: Pogo iğnesi çalışma çarpmasında testten önce en fazla 50 mΩ ve testten sonra en fazla 60 mΩ;
7Önerilen çalışma gücü:
7.1) Bahçe Gücü:>=30gf;
8Mekanik yaşam:
8.1) Mekanik ömür: 30.000-100.000 döngü;
9Çalışma sıcaklık aralığı:-30 ~ 85 °C;
10Tuz püskürtmesi: 48 saat.
| Yapı | Top boncuk yapısı | Eğimli yapı | Perforasyon yapısı | Pençe yapısı |
|---|---|---|---|---|
| İletişim impedansı | ≤ 10mΩ | ≤ 30mΩ | ≤ 50mΩ | ≤ 5mΩ |
| Uzun hizmet süresi | 10000+ | 10000+ | 10000+ | 500+ |
| Önerilen çalışma akımı | 10A en fazla | 10A en fazla | 10A en fazla | 10A en fazla |
| Ana uygulama alanları | Temel olarak şarj ve şok için belirli gereksinimler ile koşul için kullanılır | Temel olarak tüketici elektroniklerinin şarjı veya sinyal aktarımı için kullanılır | Genellikle sinyal iletiminde veya topraklama anteninde kullanılır. | Genellikle yüksek frekanslı, anlık olmayan, yüksek güvenilirlik gerektiren durumlarda kullanılır, örneğin baz istasyonları, askeri endüstriler, araçlar. |
| Yorumlar | Mercekler iç temasları arttırır, temas daha istikrarlıdır ve daha fazla iğne alanı gereklidir. | Piyasada en sık kullanılan yapı | Uzay daha küçük,ama temas istikrarlı değil,akım yaydan kolayca geçiyor ve şarj için tavsiye edilmiyor | İğne ve iğne tüpü, temas istikrarını artırmak için birden fazla temasına sahiptir. |
Sipariş nasıl verilir?
* Bize çizim veya örnek gönderin
* Projenin değerlendirmesini yapıyoruz
Örneği yapıp size gönderiyoruz.
* Örnek iyi olduğunu düşünüyorsanız sipariş verin ve bize % 30 teminat ödeyin
* Ürünü yapmaya başlıyoruz
* Mal hazır olduğunda çek için fotoğraf çeker ve bakiyeyi ödersin.
* Ürünleri kurye şirketine teslim ediyoruz
