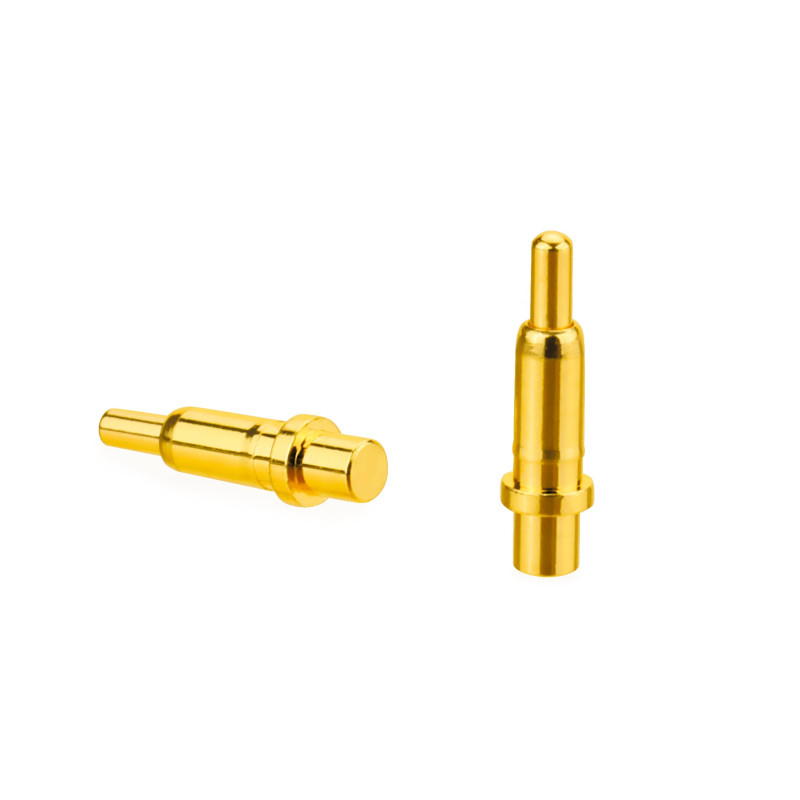

Yüksek Performanslı Bakır Baharlı Pogo Pin
Deneme sondası iğneleri ️ Pogo iğneleri ️ Yaylı sondalar ️ Yayla yüklü iğneleri; bunlar hedefe güvenilir bir elektrik teması sağlayacak yayla yüklü parçaları tanımlamak için genel terimlerdir.Ve mesafe belirsiz olabilir.Geleneksel kullanımları, fonksiyonları test etmek ve bileşenlerin değerini ölçmek için basılı devrelerle (PCB) veya elektrik bileşenleriyle temas etmektir.Otomatik test ekipmanı (ATE) ile ilgili vakum test armatürlerinde yaygın olarak kullanılırlarAyrıca daha büyük bir üretim hattının bir parçası olarak işlevsel test istasyonları olarak da kullanılırlar.
Test sondası iğneleri, yayı bir araya getirmek ve bir parça olarak pistonla temas etmek için hazır bir metal tüpten oluşur.Genellikle altınla kaplanır, çünkü altın mükemmel bir elektrik ileticisi ve korozyona dayanıklıdırKablo genellikle test sondasının yerleştirildiği sokete bağlanır. Kabloyu ayırmadan temizleme veya değiştirme için test sondasını çıkarmak için soketi kullanın.
- Uzun hizmet süresi, 10.000 kere
- Alet ücreti yok, kolayca özelleştirebilirsiniz.
- Düzenlenebilir ve ölçülebilir yay gücü
- Güzel bir atış.
- Esnek üretim yöntemleri: SMT, plug-in...
- Yer tasarrufu: Mekanik mühendis kolayca PCB üzerinde bileşenleri tahsis yardımcı
- RF çözeltisinde iyi performans
- RoHS ve Halogen Serbest
| Malzeme |
Bakır ((C3604) |
| Renk |
Altın |
| Boyut |
Müşterilerin gereksinimlerine bağlı. |
| Türü |
SMT, müşterilerin talebine göre |
| Kaplama |
Altın 2'den 40U'ya kadar, özel olarak yapılabilir. |
| Döngü ömrü |
30,000 ~ 100,000 kere |
| Temas direnci |
50m Ohm Max. |
| Tuz sis |
48 saat |
| İsimlendirilmiş akım ve voltaj |
2A ~ 40A / 12V, özelleştirilebilir |
| Başvurular |
PCB, güç, şarj ekipmanları |
| Sertifika |
ISO9001/ROHS/REACH |
| Paketleme |
1000pcs/PE torbası ((veya müşteri gereksinimlerine göre) |
| Ödeme Süresi |
T/T,%30 Depozito,%70 bakiye |
| Ödeme yöntemi |
T/T, PayPal, |
| Kargo |
Hava, Deniz, Ekspres |
| Örnek süre |
Envanter örneği 1-3 gün / özel örnek 3-7 gün |
| Üretim süreci |
5-15 iş günü veya sipariş miktarına bağlı |
| Yaratılmış |
Amerika,Avrupa,Asya,Güney Afrika |
| Ticaret süresi |
EXW, FOB, CIF |
| Hizmet |
Yüksek kalite ve makul fiyat. |
| OEM servisi, herhangi bir özel boyut, renk, tasarım kabul edilebilir. |
| Orijinal numune yeniden yapılabilir. |
Özellikleri:
1Kadın bir pogo bağlantısı, erkek bir pogo bağlantısı.
2Yüksek sınıf hassasiyetle ücretsiz numuneler, 0.01mm hassasiyetle
3Yüksek geri dönüşüm, büyük akım, düşük MOQ, düşük direnç
4. Standart ve Standart olmayan Pogo pin konektörü
5. OEM / ODM, özel tasarlanabilir
6Bir sıra, iki sıra, üç sıra.
7Solde Dağı yüzeyi.Yüzük, Çift HEad, Flat Head (Yatay Başlı)
8Su geçirmez.
| Yapı |
Top boncuk yapısı |
Eğimli yapı |
Perforasyon yapısı |
Pençe yapısı |
| İletişim impedansı |
≤ 10mΩ |
≤ 30mΩ |
≤ 50mΩ |
≤ 5mΩ |
| Uzun hizmet süresi |
10000+ |
10000+ |
10000+ |
500+ |
| Önerilen çalışma akımı |
10A en fazla |
10A en fazla |
10A en fazla |
10A en fazla |
| Ana uygulama alanları |
Temel olarak şarj ve şok için belirli gereksinimler ile koşul için kullanılır |
Temel olarak tüketici elektroniklerinin şarjı veya sinyal aktarımı için kullanılır |
Genellikle sinyal iletiminde veya topraklama anteninde kullanılır. |
Genellikle yüksek frekanslı, anlık olmayan, yüksek güvenilirlik gerektiren durumlarda kullanılır, örneğin baz istasyonları, askeri endüstriler, araçlar. |
| Yorumlar |
Mercekler iç temasları arttırır, temas daha istikrarlıdır ve daha fazla iğne alanı gereklidir. |
Piyasada en sık kullanılan yapı |
Uzay daha küçük,ama temas istikrarlı değil,akım yaydan kolayca geçiyor ve şarj için tavsiye edilmiyor |
İğne ve iğne tüpü, temas istikrarını artırmak için birden fazla temasına sahiptir. |
Sipariş nasıl verilir?
* Bize çizim veya örnek gönderin
* Projenin değerlendirmesini yapıyoruz
Örneği yapıp size gönderiyoruz.
* Örnek iyi olduğunu düşünüyorsanız sipariş verin ve bize % 30 teminat ödeyin
* Ürünü yapmaya başlıyoruz
* Mal hazır olduğunda çek için fotoğraf çeker ve bakiyeyi ödersin.
* Ürünleri kurye şirketine teslim ediyoruz
Malzeme
| Paslanmaz çelik |
SS201, SS301, SS303, SS304, (SS304 Gıda Sınıfı), SS316, SS316L, SS416 vb. |
| Çelik |
Hafif çelik, Karbon çelik, 4140, 4340, Q235, Q345B, 20#, 45# vb. |
| Bakır |
HPb63, HPb62, HPb61, HPb59, H59, H68, H80, H90 vb. |
| Bakır |
C11000,C12000,C12000 C36000 vb. |
| Alüminyum |
AL6061, AL6063, AL6082, AL7075, AL5052, A380 vb. |
| Demir |
A36, 45#, 1213, 12L14, 1215 vb. |
| Plastik |
ABS, PC, PE, POM, Delrin, Nylon, plastik, PP, PEI, Peek vb. |
Yüzey Dönüşümü
| Alüminyum parçalar |
Paslanmaz çelik parçaları |
Çelik |
Plastik |
| Açık Anodlu |
Polişleme |
Tozla kaplanmış |
Resim |
| Anodlu Renkli |
Polişleme |
Çinko kaplama |
Kromo kaplama |
| Kum patlaması anodize edilmiş |
Pasifleştirme |
Oksit siyah |
cilalama |
| Kimyasal Film |
Kum fırlatma |
Nikel kaplama |
Kum fırlatma |
| Fırçalama |
Lazer gravürü |
Kromo kaplama |
Lazer gravürü |
| Polişleme |
|
Karbürlenmiş |
|
| Kromlama |
|
Isı işleme |
|
